报文调试
搜索、整理和发送常用命令，结合实时通信日志，复现问题并保留调试记录。
查看功能与界面PRODUCT CAPABILITIES
围绕真实工程场景构建的产品能力
从协议报文到设备行为，从单次调试到批量验证， 为电力设备研发、检测和现场运维提供清晰高效的工具支持。

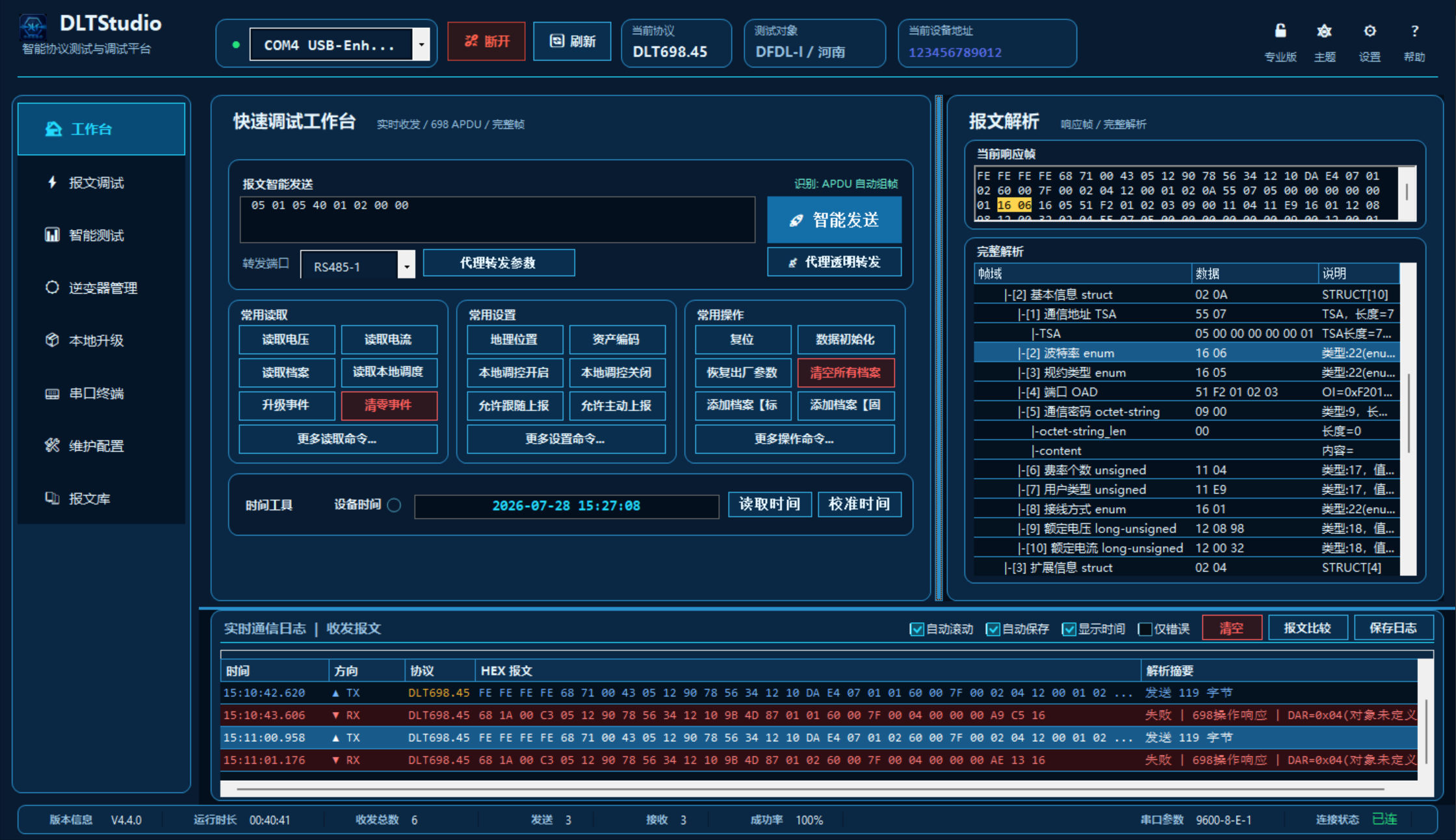

INSIDE DLTSTUDIO
不止看懂报文，
更能完成一轮测试。
从命令调试、自动验证到设备升级，沿着实际工作流程了解 DLT Studio。下方沿用既有版本的界面实拍，具体布局以 V6.1.17 实际界面为准。点击图片可放大查看；智能测试的两张截图保留为 V5.1.26 界面示例。

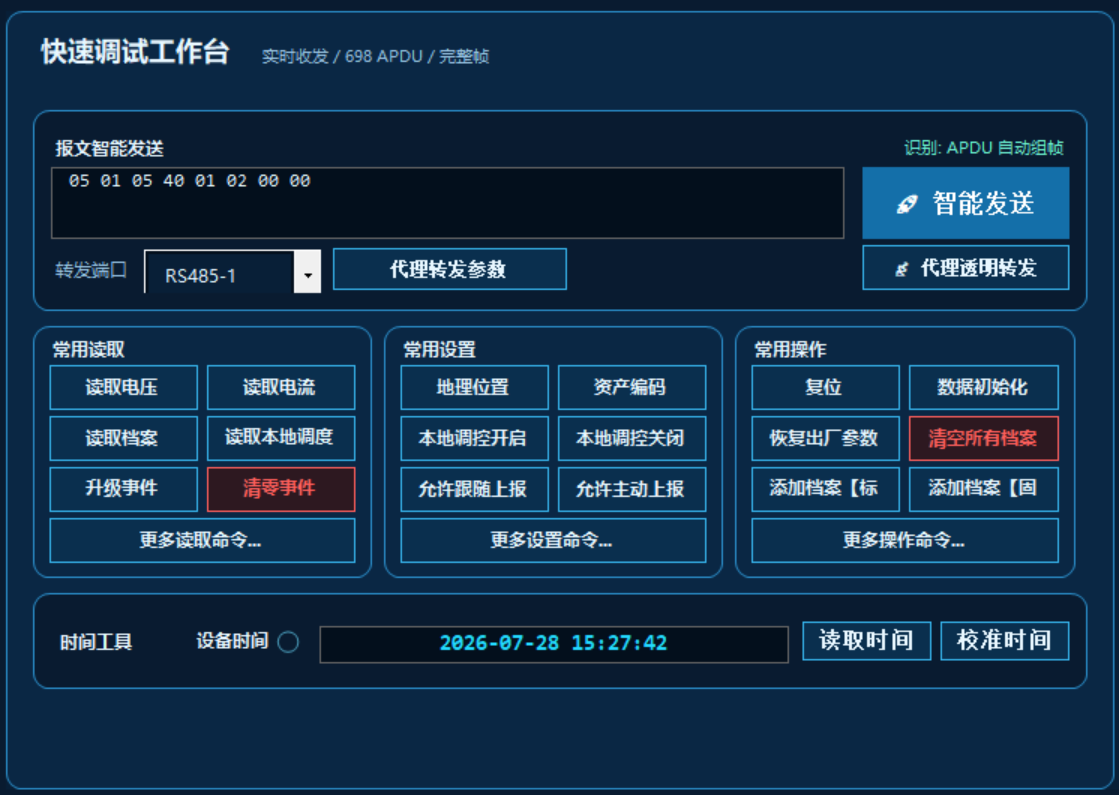

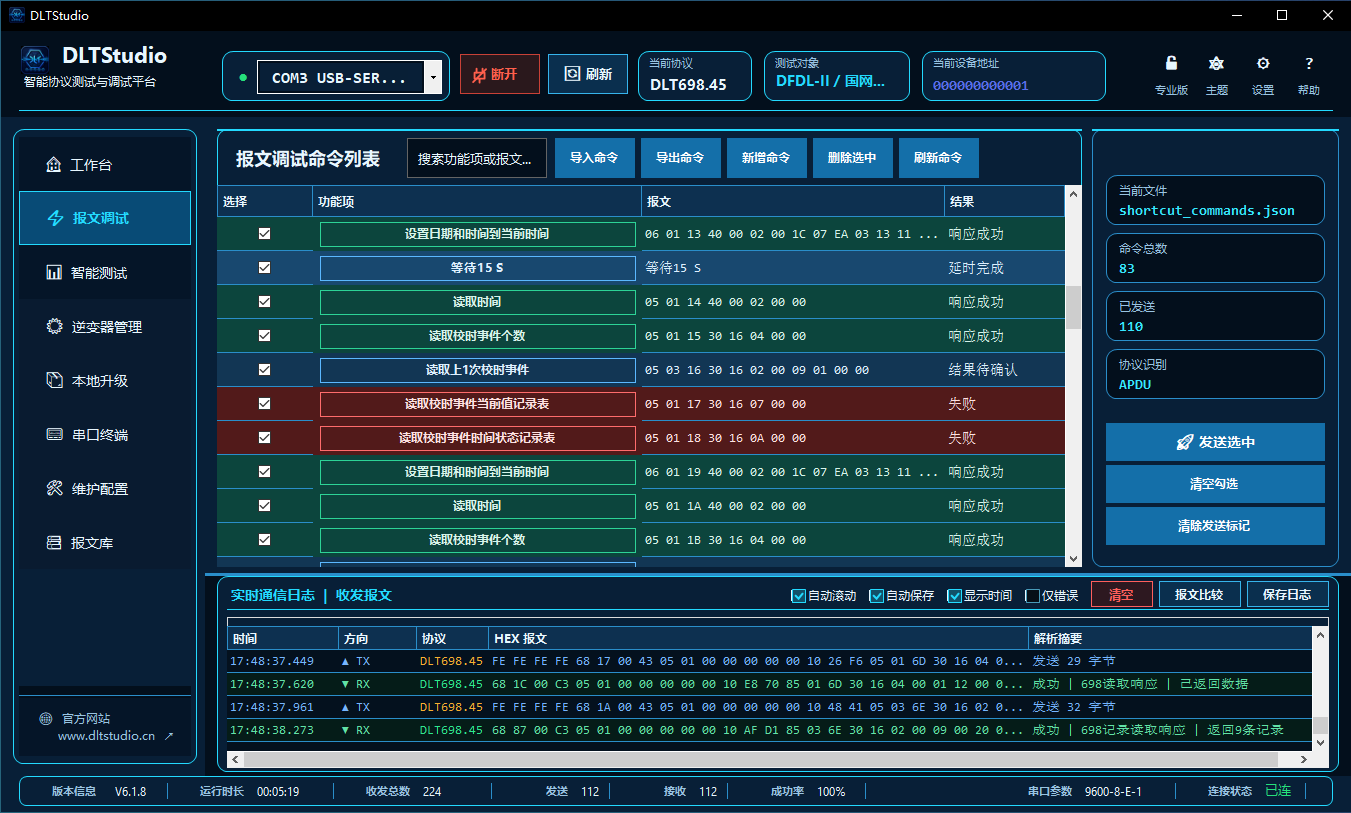

01 / MESSAGE DEBUGGING
常用命令随手可用，收发过程完整可查
把反复使用的报文整理成命令列表，按功能名称搜索、选择并发送。命令操作和通信日志放在同一工作区，方便核对设备是否按预期响应。
从整理命令，到定位异常
成功失败超时等待 / 待确认
- 命令导入、导出、新增、删除与搜索，沉淀可重复使用的调试列表。
- 勾选需要的命令后发送，查看命令总数、发送标记和协议识别结果。
- V6.1.8 在命令列表新增“结果”列：绿色成功、红色失败、橙色超时；等待或无法可靠判断的结果以蓝色提示，悬停可查看原因。
- 同时查看时间、收发方向、HEX 报文和解析摘要，筛选错误记录。
- 保存通信日志，将异常报文交给解析与比较工具继续排查。
适用场景设备首次接入、单项功能验证、现场问题复现。
本次新增标色位于命令列表，不是实时通信日志或收发报文区域。结果依赖匹配到的设备响应；“结果待确认”不等于成功，标色不能替代设备执行审计。
02 / INTELLIGENT TESTING
两种测试入口，让重复验证自动进行
有测试表，就按用例执行；有历史日志，就提取 APDU 形成测试步骤。发送内容、预期响应和执行结果放在一起，减少反复复制报文和人工核对。

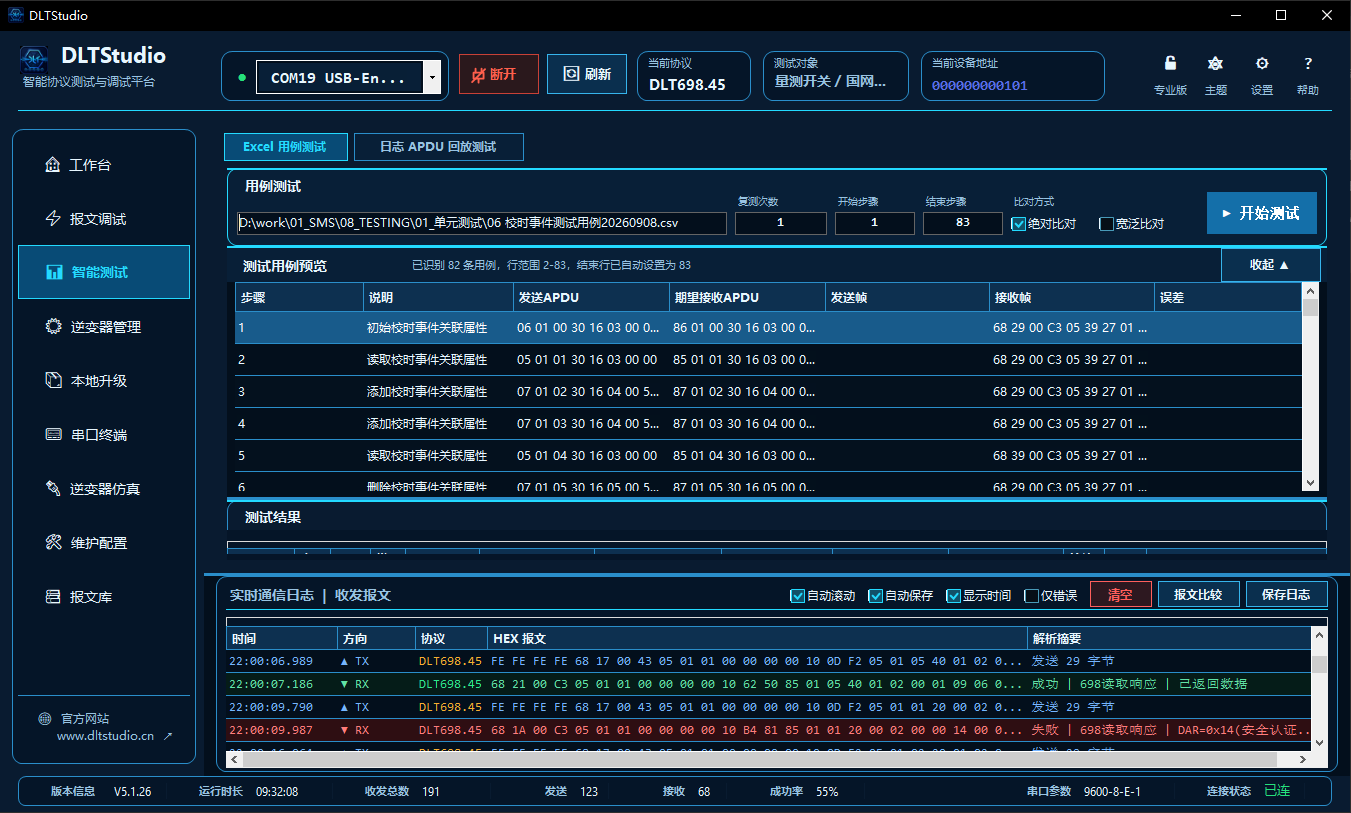

模式 A · 从测试用例出发
Excel 用例测试
按模板组织步骤、说明、发送 APDU、期望接收 APDU 和误差要求，导入后预览，再执行需要验证的范围。
- 预览已识别的用例，设置起止步骤和重复次数。
- 支持绝对比对、宽泛比对，以及按用例设置的数值或时间误差判断。
- 按步骤查看发送帧、接收帧和测试结果，保留或导出执行记录。
- 可结合等待、人工确认等辅助步骤，组织贴近实际操作的测试流程。
适用场景版本回归、重复性验证、成组功能检查。

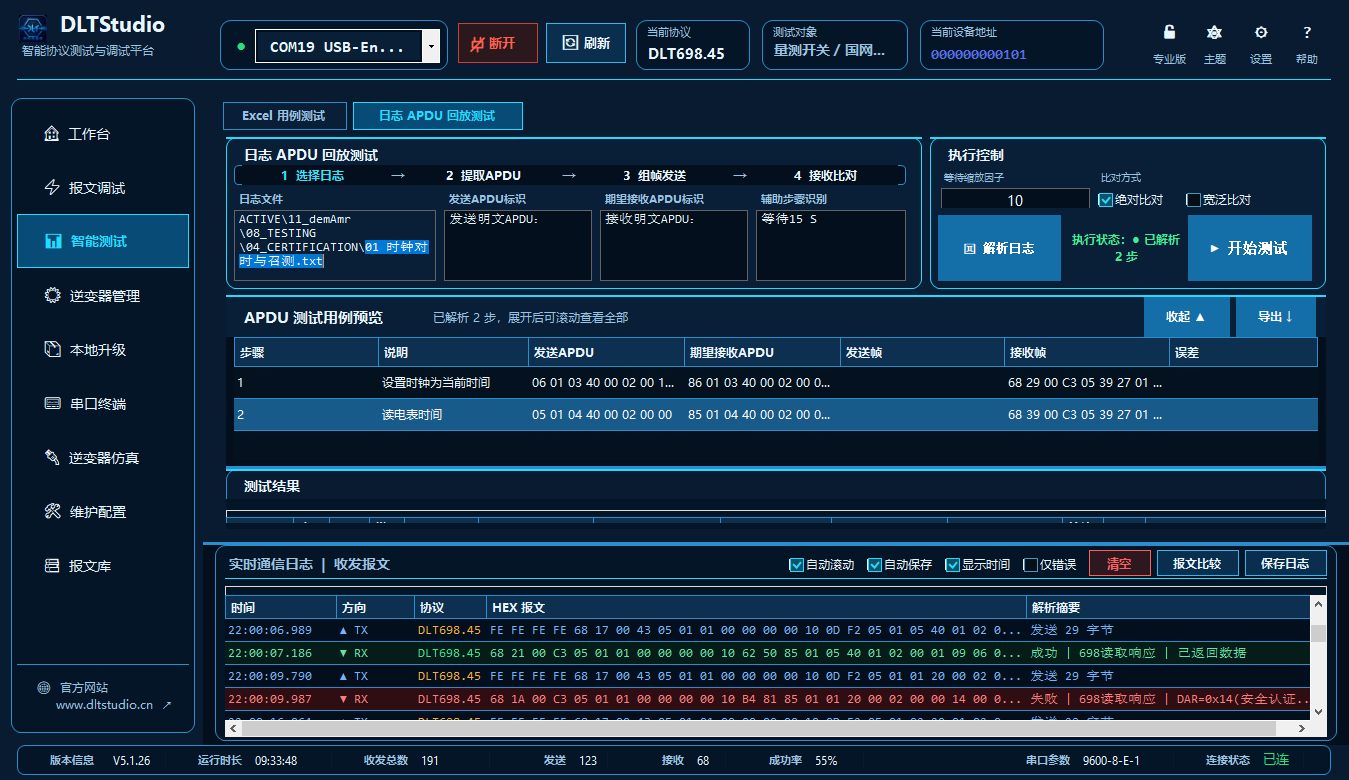

模式 B · 从已有日志出发
日志提取与 APDU 回放
根据日志中的发送、接收标识提取 APDU，自动整理出可预览的测试步骤，把一次通信记录变成可以再次验证的用例。
- 配置日志发送与接收标识，识别待发送 APDU 和期望响应。
- 识别等待等辅助步骤，结合等待缩放因子调整回放节奏。
- 预览步骤和报文，组帧发送后自动接收、比对。
- 将提取后的用例导出，供后续整理、复用与回归验证。
适用场景历史问题复现、现场日志复测、快速整理测试报文。
- 01准备输入Excel 用例或通信日志
- 02预览与配置确认步骤、报文和比对规则
- 03执行与比对发送、接收并检查预期结果
- 04保留结果定位失败项，复用测试记录
日志提取依赖日志内容和标识配置，并非任意格式都能直接识别。自动测试执行及其他高级能力受软件授权限制，实际可用范围以软件内提示为准。
03 / ANALYSIS TOOLKIT
解析含义、比出差异、查到依据
不仅知道“收到什么”，还要看清“每个字段代表什么”。三个协议工具覆盖从原始报文到差异定位、对象查询的排查过程。

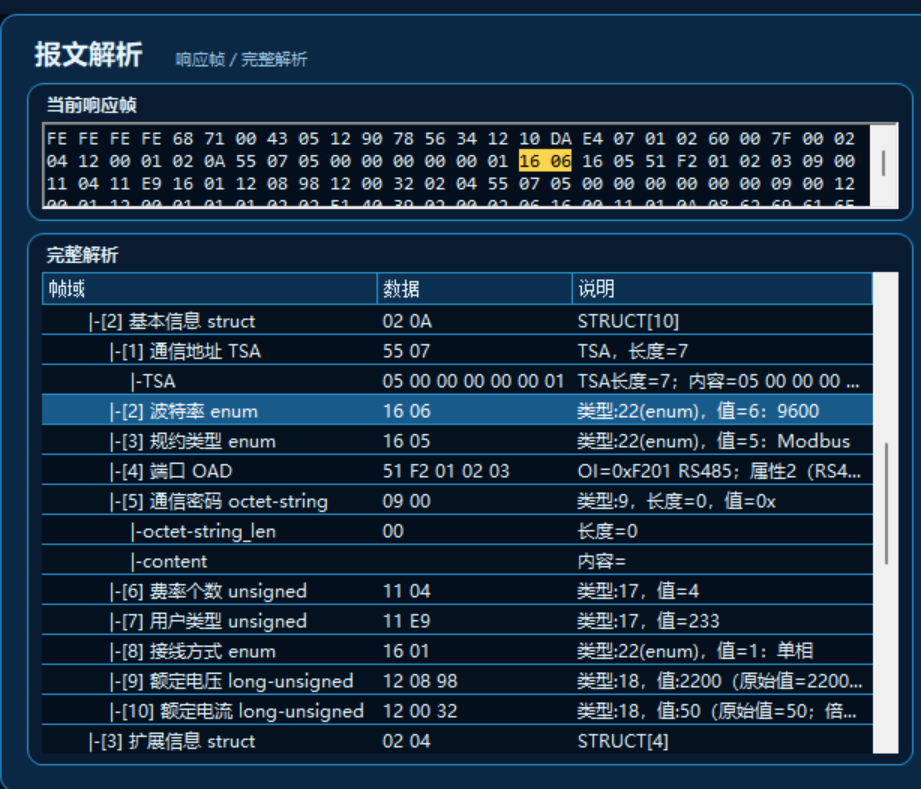

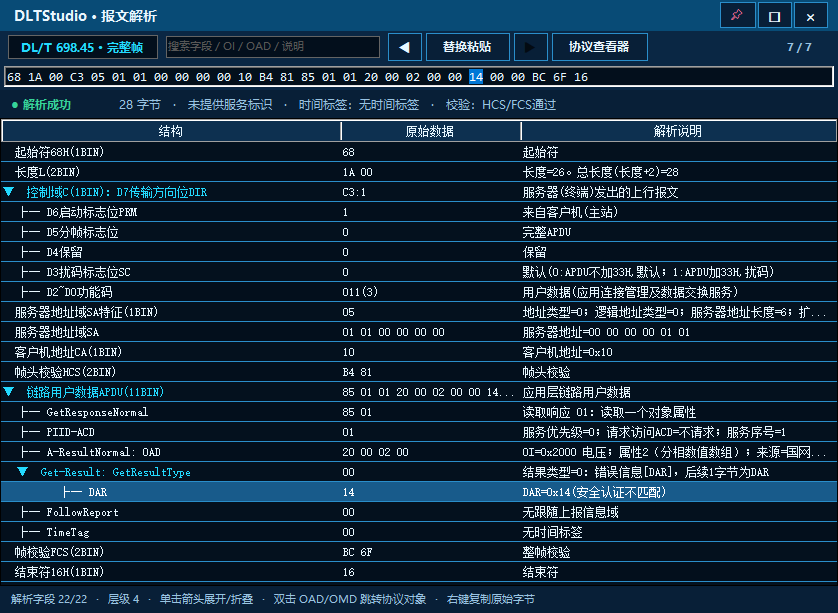

智能报文解析
结构、原始数据、解析说明并排展示；逐层展开控制域、地址、APDU 和数据对象，核对 HCS/FCS 校验结果。
- 搜索字段、OI、OAD 或说明。
- 关联报文字节与字段含义。
- 从对象标识跳转查询协议说明。

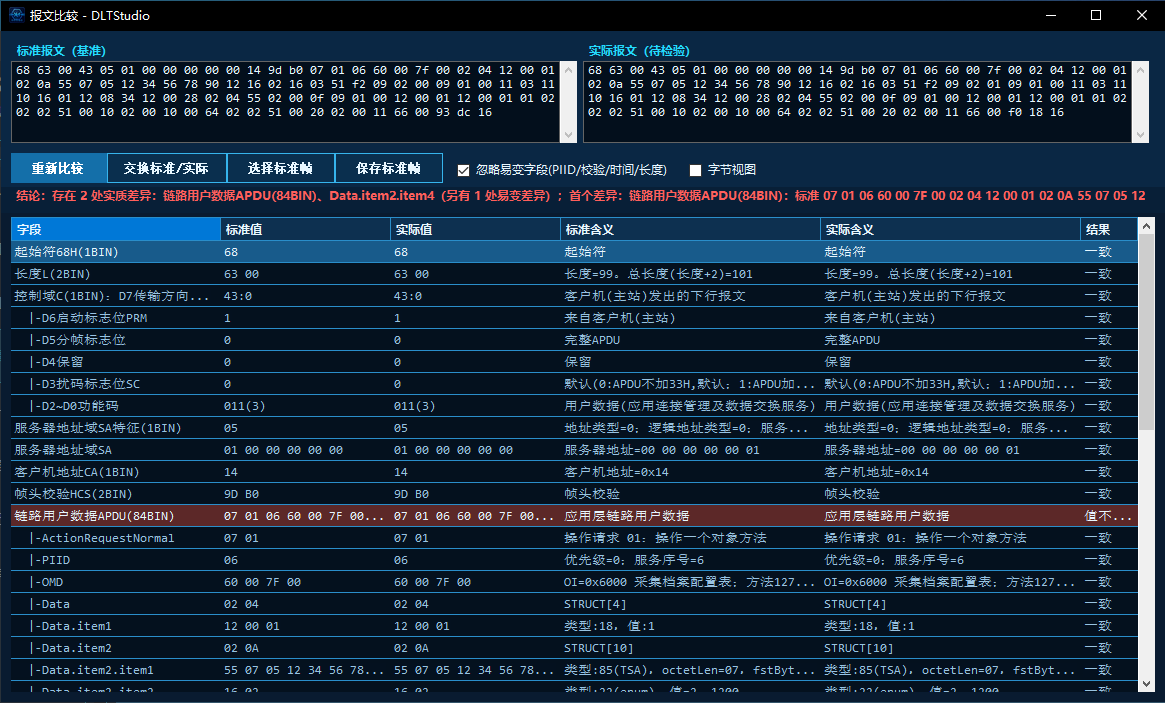

报文比较
将标准报文和实际报文放在一起，查看字段值与含义的差异，避免只凭肉眼逐字节核对长报文。
- 选择、保存或交换标准报文。
- 按需忽略 PIID、校验、时间等易变字段。
- 结合字段结果与字节视图定位差异。

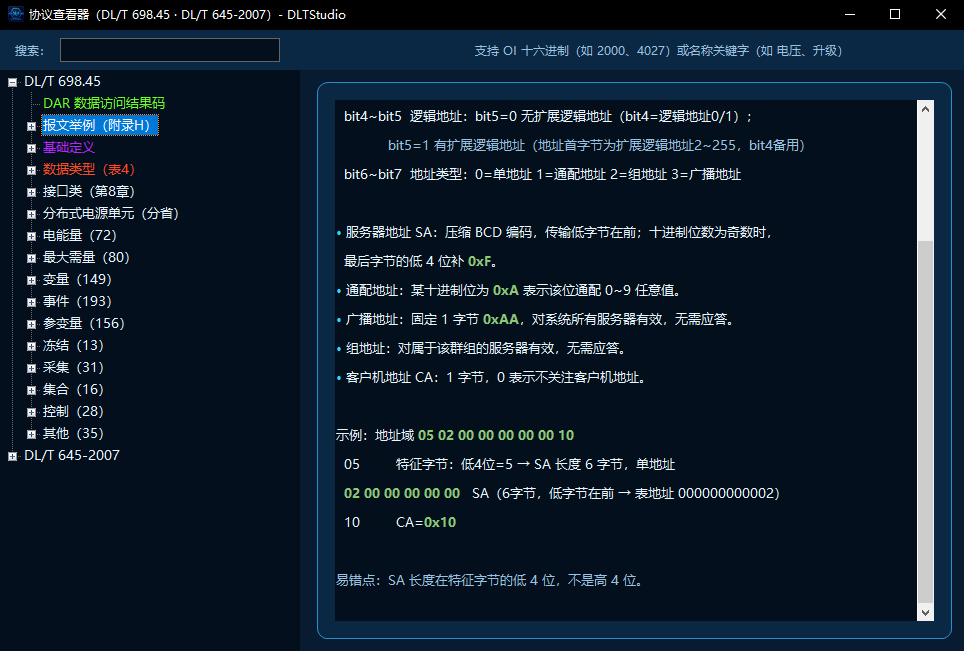

协议库随手查
通过分类树浏览协议对象，按 OI 或名称关键词搜索，查询数据类型、返回结果码、报文示例和对象说明。
- DL/T698.45 对象与数据类型参考。
- DL/T645-2007 协议资料查询。
- 调试时对照字段定义与示例。
DL/T645-2007 在此作为协议参考资料展示，不代表本版本提供独立的 645 调试入口。
04 / DEVICE OPERATIONS
从固件传输，到逆变器现场联调
将升级参数、传输状态、设备档案和采集控制集中呈现，让操作有反馈、过程有记录。

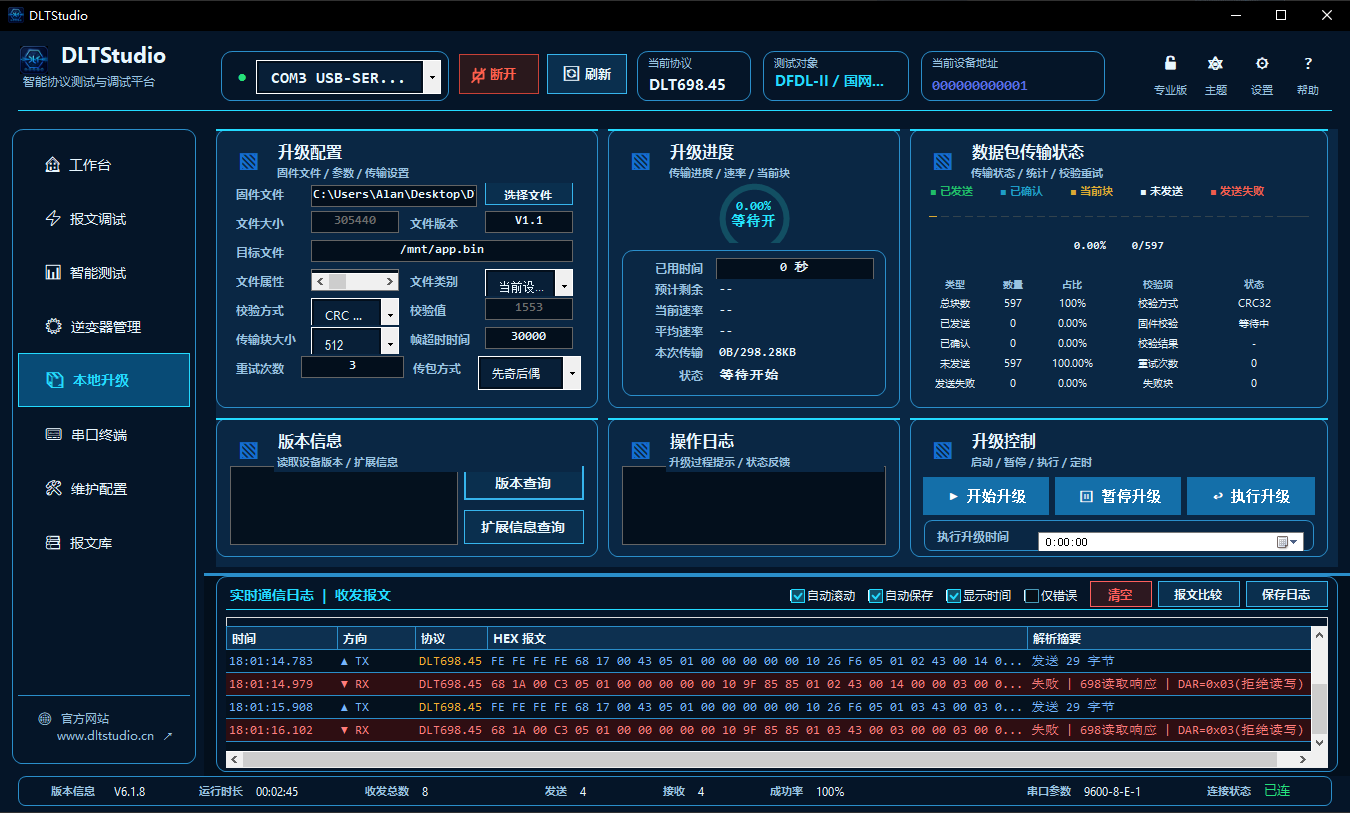

本地升级：看清每个数据包的状态
选择设备固件，配置校验、传输块大小、超时、重试与传包顺序，结合进度和操作日志检查传输过程。
- 查看传输进度、速率、已用时间与当前状态。
- 区分已发送、已确认、待发送和失败数据包。
- 提供开始、暂停、执行升级和执行时间设置。
- 查询设备版本与扩展信息，结合日志定位异常。
这里的“本地升级”是设备固件升级，不是 DLTStudio 软件自身更新。可用操作需设备协议配合。

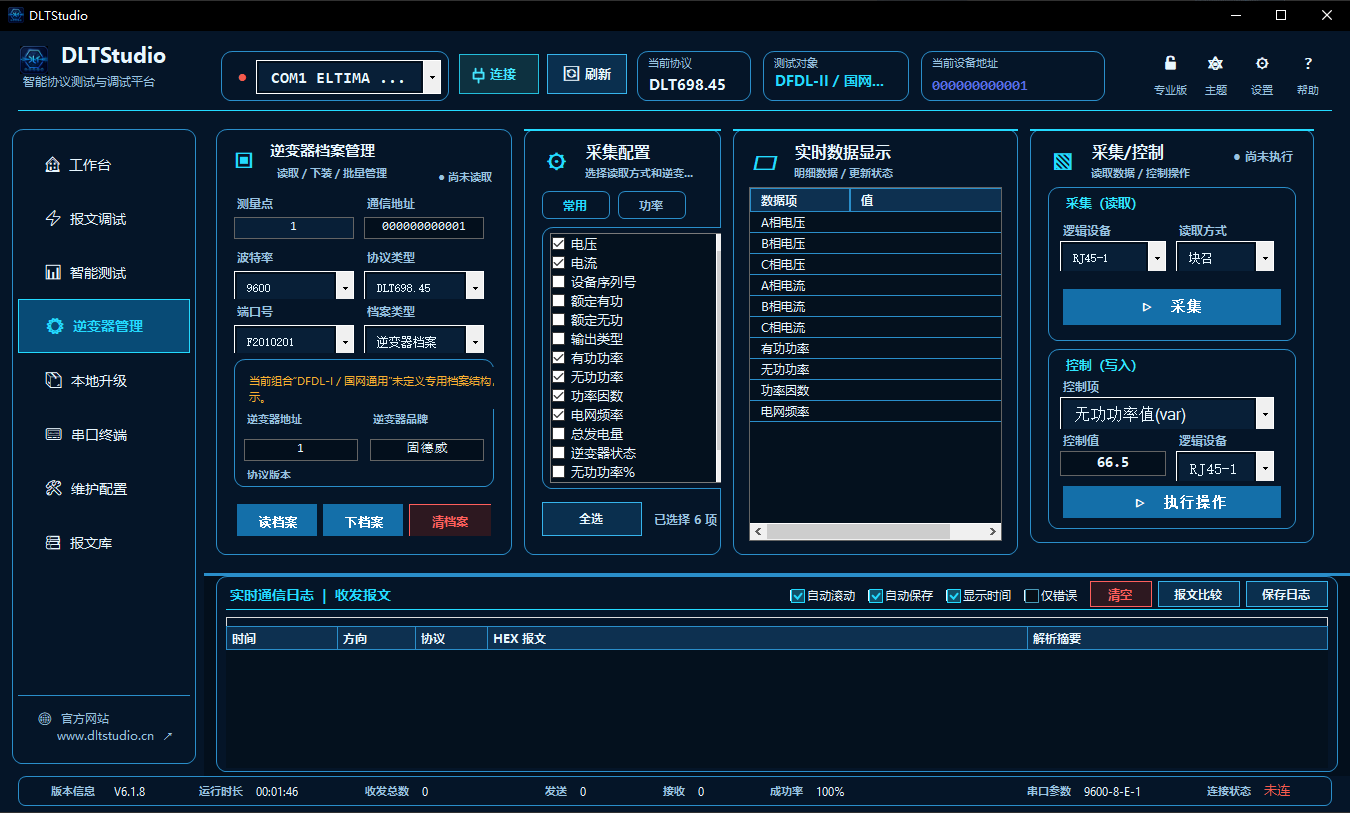

逆变器管理：档案、采集与控制一处完成
维护测量点、通信地址、端口、协议和品牌档案，按需选择数据项，完成设备接入后的读取与控制验证。
- 读取、下发和清理逆变器档案。
- 选择电压、电流、功率等采集项并查看返回数据。
- 设置读取方式和逻辑设备，执行采集。
- 选择控制项与控制值，核对写入操作的反馈。
支持的数据项和控制能力取决于具体设备、协议版本与档案配置。
05 / SIMULATION & SERIAL TERMINAL
既能连接真实设备，也能构造联调环境
在外设中心管理模拟设备会话，构造可重复的通信条件；配合独立串口终端，查看设备启动和运行日志。

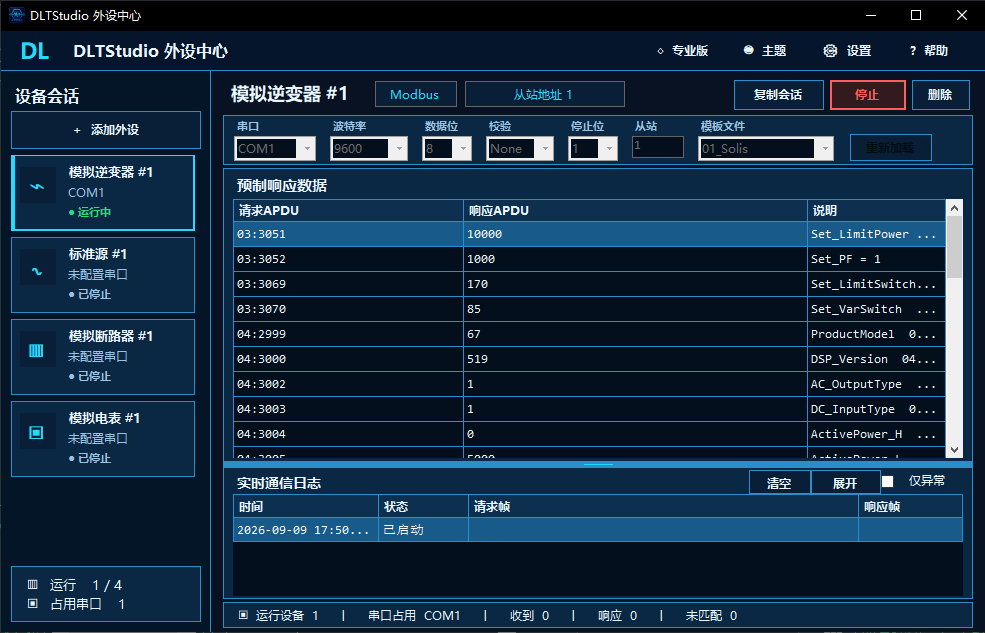

外设中心：把模拟设备集中管理
在同一窗口查看模拟电表、断路器、逆变器等设备会话。选中模拟器后，核对运行状态、数据配置与请求响应，辅助通信联调。
- 集中查看会话类型与运行状态，按需启动、停止。
- 逆变器模拟支持厂商模板、从站地址和寄存器配置。
- 并排核对寄存器数据与 Modbus 收发记录。
- 调整模拟数据，重复构造采集与控制验证条件。
适用场景真机暂不可用时的通信联调、寄存器映射与异常值测试。

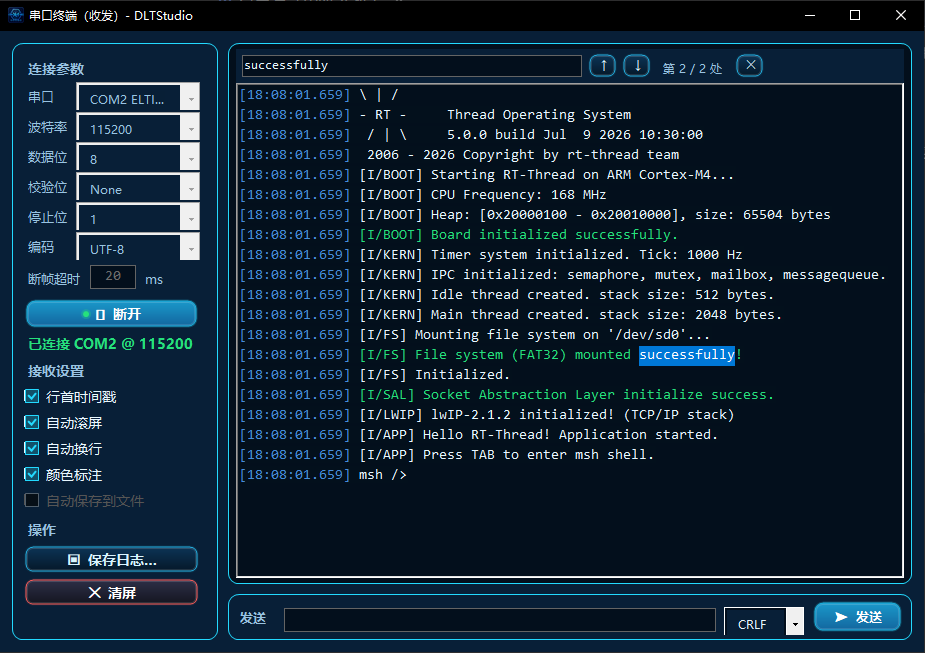

内置串口终端
无需另开终端软件，在独立窗口中配置串口、观察设备输出、发送内容并保存日志，适合固件调试和现场排障。
- 配置波特率、数据位、校验位、停止位和编码。
- 支持时间戳、自动滚屏、自动换行和颜色标注。
- 收发内容集中显示，可保存或清空日志。
- 设置发送行结束符，直接与设备交互。
适用场景设备启动日志观察、底层串口排查、现场记录留存。

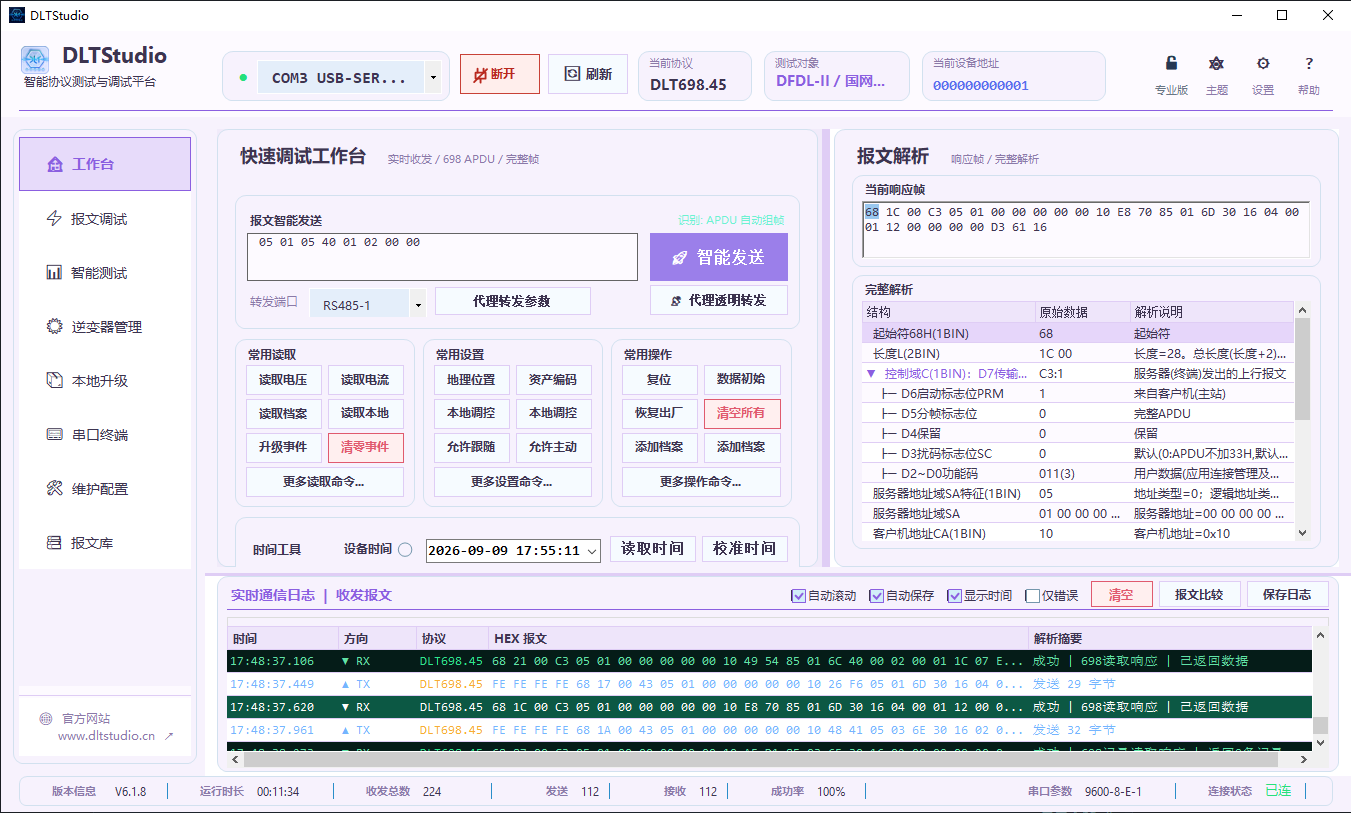

06 / YOUR WORKSPACE

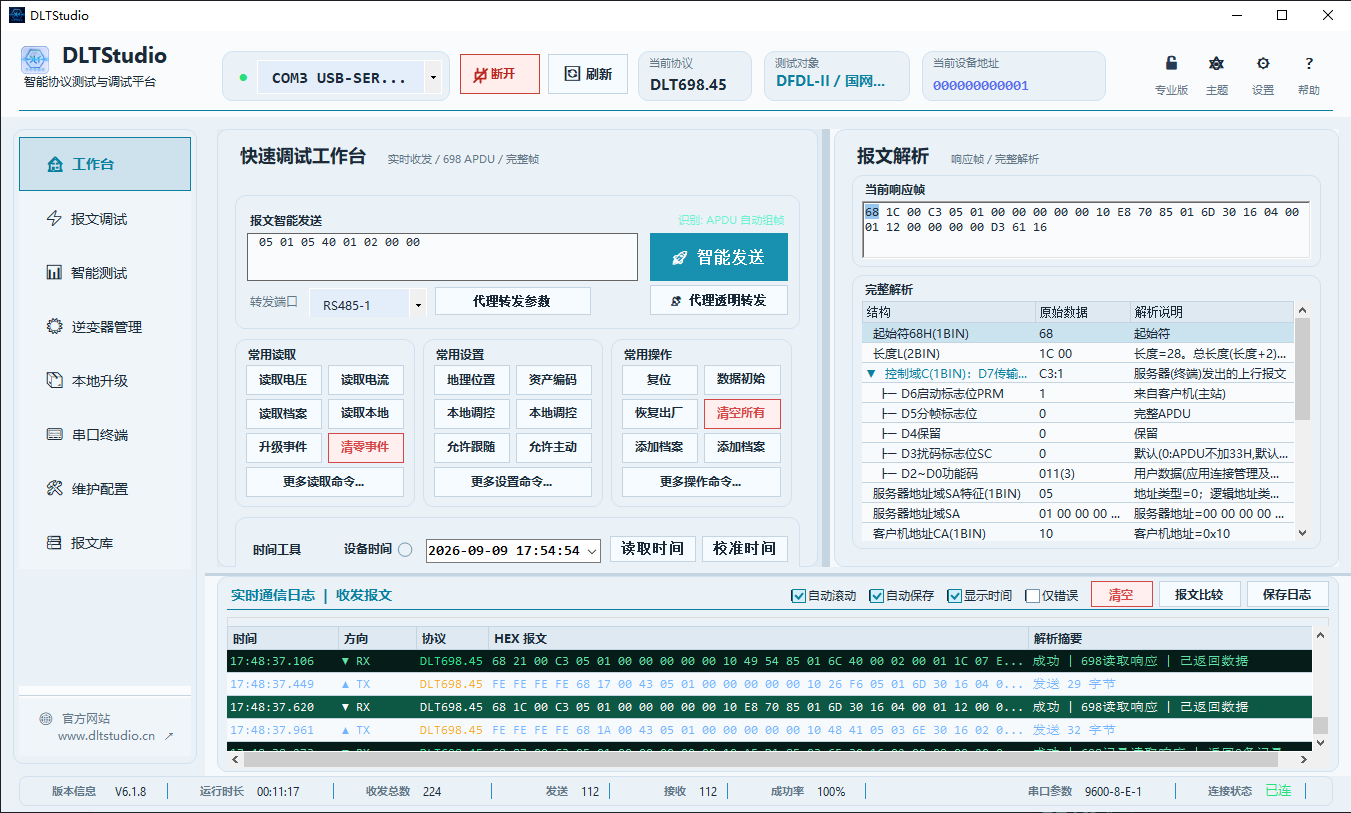

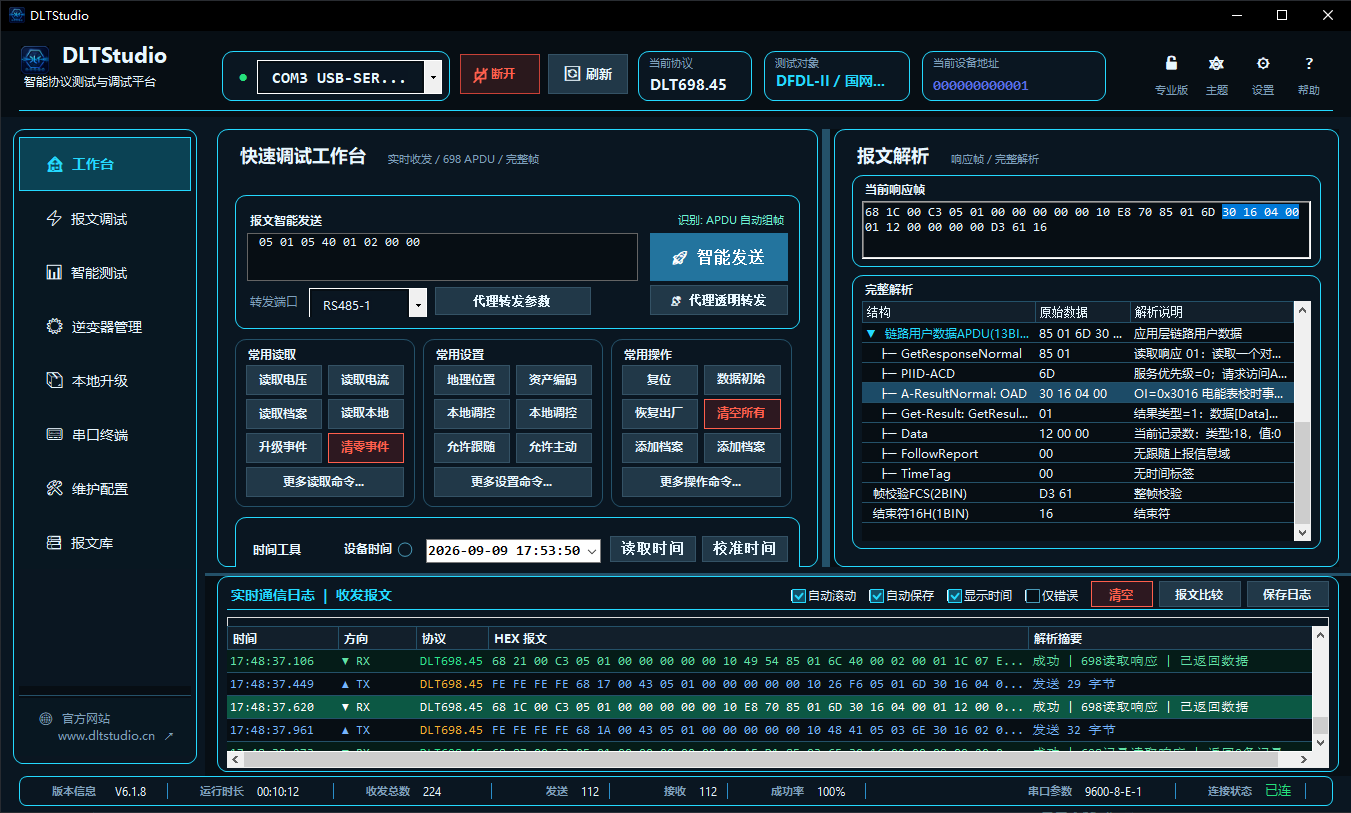

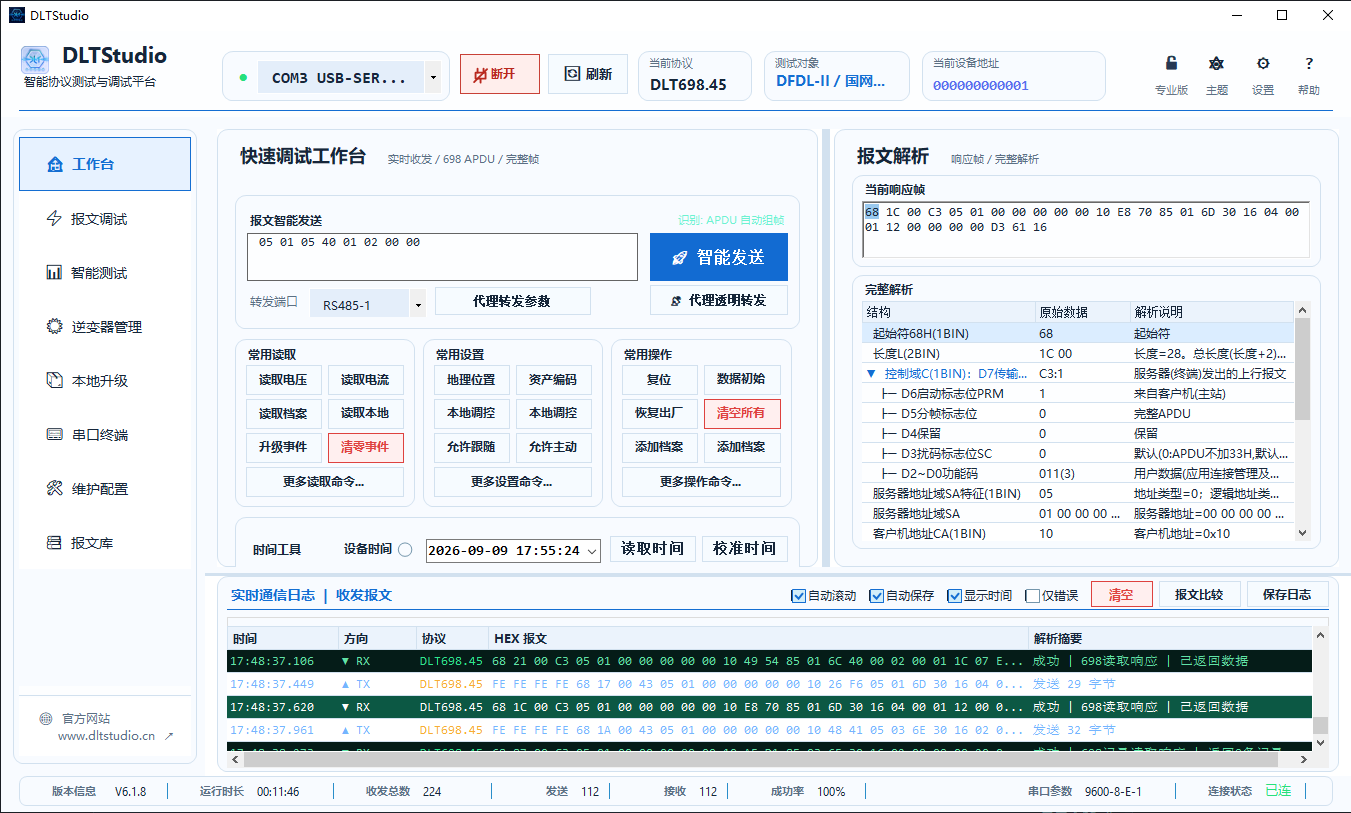

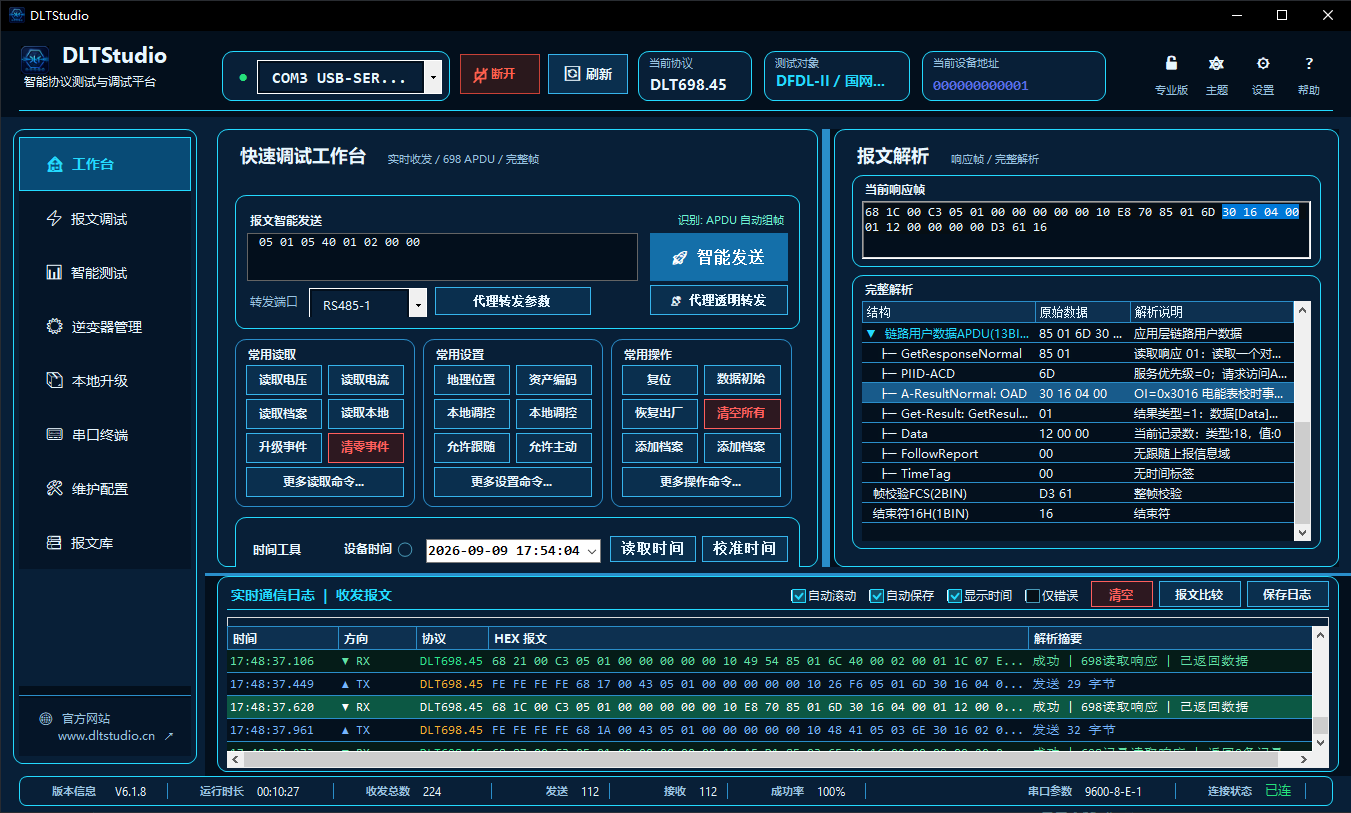

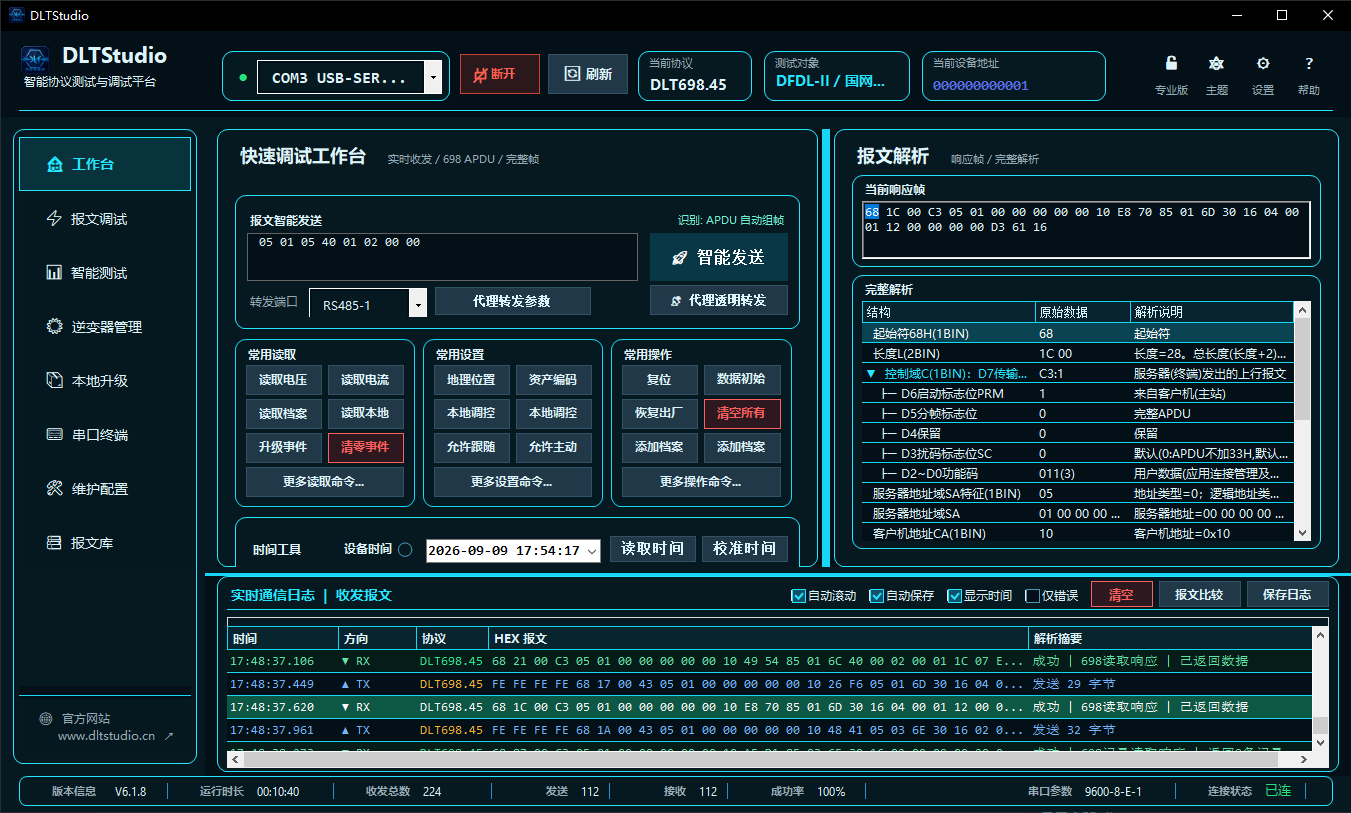

熟悉的工作流程，不同的显示风格
深色、浅色等多种主题覆盖不同照明环境和个人偏好。切换配色后，常用功能和操作位置保持一致，不必重新熟悉界面。
截图展示的是功能界面与配色示例，不代表所有功能均为免费、不限次数使用。授权范围请以当前软件内的版本说明为准。
TECHNICAL STRENGTHS
以协议能力为基础，连接软件与设备
围绕协议理解、设备交互与结果留痕，为研发、测试和现场运维提供连贯的工作方式。
围绕 DL/T698.45 报文分析与 Modbus 设备交互，结合协议库辅助查阅字段和对象。
覆盖上位机工具、嵌入式软件、通信模块与现场设备接入环节。
关注通信日志、任务复用、结果记录和问题定位等实际工作效率。
产品架构可逐步扩展设备适配、自动化测试、软件授权与在线服务。
V6.1.17 / STABLE RELEASE
DLT Studio V6.1.17 正式发布
DLT Studio V6.1.17 正式发布。集报文调试、智能测试、协议解析和设备联调于一体。首次使用或涉及设备写入、固件升级时，请先在测试环境确认兼容性，并备份相关配置。
下载 ZIP 后完整解压， 双击 DLTStudio.exe 即可使用。符合条件、未进入专业版授权管理的新设备，联网后可领取机器绑定的30天签名试用凭证；内网设备可通过申请码，由管理员签发离线响应。 同一机器重复申请沿用原试用期限，不重新起算。试用结束后回到基础版，高级功能受限；基础版的具体范围和次数限制以软件内提示为准。
版本变化、离线使用与验证记录
V6.1.17 更新说明： 在已发布 V6.1.16 基础上，修正执行升级报文、不同产品测试对象与适用网省下的逆变器档案协议版本及端口映射；改善外设中心状态栏刷新，支持多寄存器完整值编辑、单行逻辑寄存器模板和十进制/十六进制地址显示。通信日志详情支持选中复制；完善模板编码兼容、数值溢出及寄存器/镜像重叠校验，优化本地升级版本信息显示。授权规则及试用期限保持不变。
联网与离线：5分钟复核是本地检查，不等于每5分钟连接服务器。有效签名凭证和可信时间记录完整时，离线使用仍受原期限约束；客户端收到服务器吊销后，断网不会解除拒绝。尚未收到吊销且一直离线的设备，不能保证立即获知新的吊销决定。
V6.1.17 验证记录：本轮 973 项功能、授权及 Excel 集成用例通过；最终客户 ZIP 的完整性签名、20 项防篡改检查和 12 项保护后功能检查通过；公网未登记许可证的签名拒绝响应及篡改拒绝验证通过。真实新机首次试用至到期、客户授权吊销及实际硬件通信全流程仍需相应环境验收，自动化结果不等于现场验收，也不承诺纯客户端绝对无法破解。截图沿用既有版本界面示例，以 V6.1.17 实际界面为准。
运行环境：Microsoft .NET Framework 4.8；Excel 自动测试功能需要安装桌面版 Microsoft Excel。
隐私与统计： 软件提供可随时关闭的匿名使用统计，仅提交随机匿名安装标识、软件版本、授权档位、启动次数、运行时长和活跃时长； 服务器在同步时根据公网 IP 估算国家及省级网络归属地，不读取 Windows/GPS 定位，匿名统计文件不保存原始 IP。 不收集单位、姓名、机器码、授权码、工程文件、设备信息或通信报文；离线补传的地区仅代表补传时所用网络。 上述“不收集机器码”仅指可关闭的匿名使用统计；领取试用和校验专业版授权时会单独提交机器码、软件版本及必要的许可证摘要， 仅用于一机一次试用、防重复签发和授权有效性校验，不要求填写单位或个人信息。
SHA256 文件校验值
76334F612CF355AB6D3E002A315FDC6905C76FE016F16BF2F8967961BB9D082A
下载 V6.1.17 正式版
程序包日期：2026-10-18 · 8,136,033 字节
下载 SHA256 校验文件
